План расстановки, прекабелинг и документация из одной расстановки

Точка — это устройство

• Коды по устройству: CAM — камера, WAP — точка доступа, TRV — термоголовка у окна, SP6 и SP8 — колонки 6″ и 8″, SPD — стерео в одном корпусе.
• Помещения рисуются по контуру, площадь считается сама; общий итог по листу.
• Камеру можно повернуть и показать сектор обзора.
• Значки — из ваших трафаретов Visio: план выглядит как привычные чертежи компании.

Из плана — в предложение и кабельный журнал

• «Перенести в предложение»: количество решений в каждом помещении равно числу точек.
• Кабельный журнал: линии с маркировкой вида C001-LAN, длина по плану до ближайшей стойки с опусками и запасом.
• Бухты, этикетки и Excel; монтажник вносит фактическую длину.

Документы для заказчика и для своих

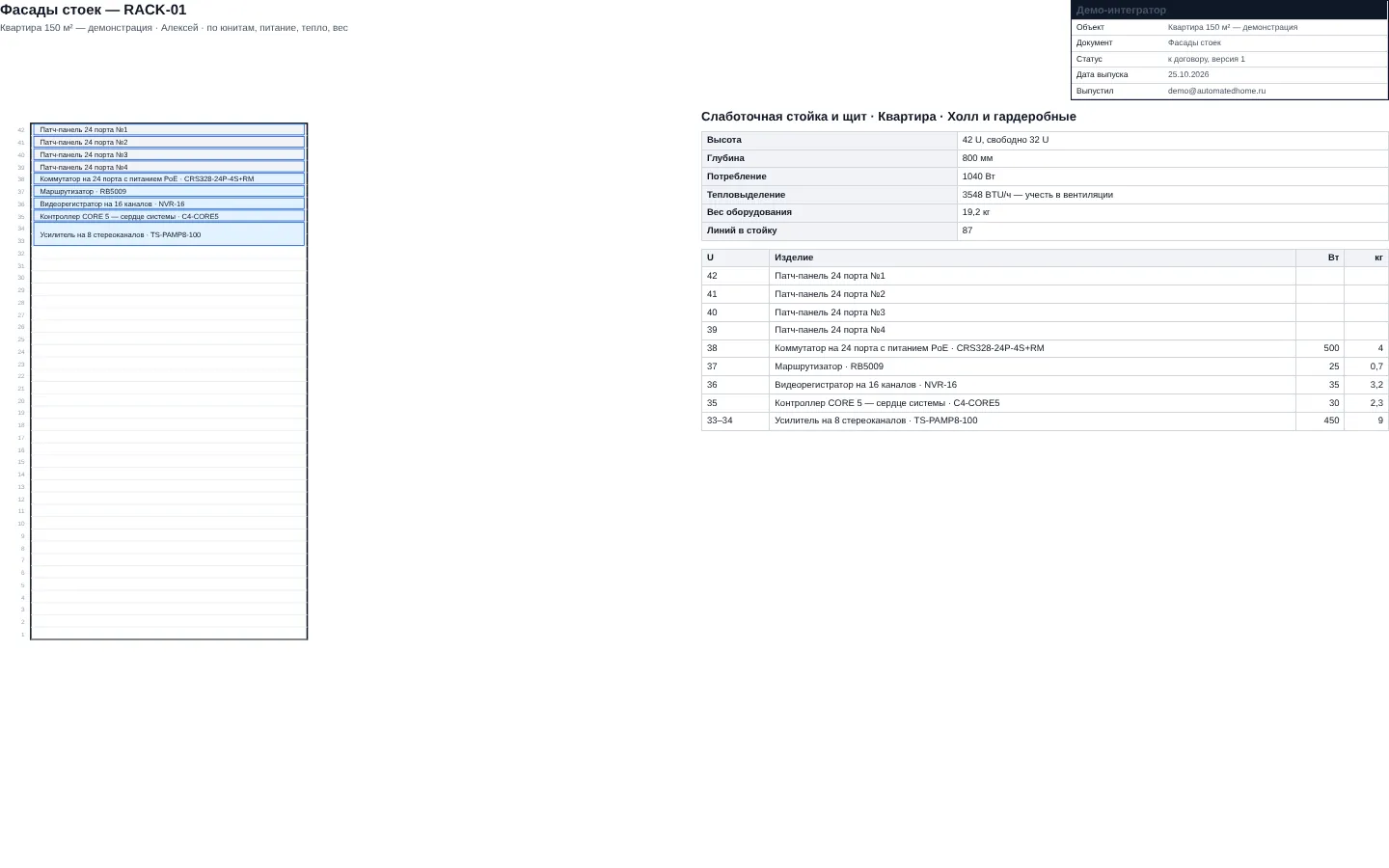

Функциональная матрица, план расстановки по этажам, перечень мест с высотой, средой и тепловыделением, спецификация, фасады стоек, однолинейные схемы по помещениям. Для своих — схемы стоек, системные схемы, план кабельных трасс, порты коммутаторов с VLAN и этикетки патч-панелей.

• PDF, Excel и просмотр в браузере; штамп и «Лист N из M» на каждом листе.
• Два архива: «Данные для заказчика» и «Служебные данные».

План прекабелинга для строителей

Лист формата A1 в фирменном оформлении: легенда с высотой установки и количеством, листы по группам систем, стойки на каждом листе. Строители прокладывают кабель по нему без звонков инженеру.
